Rychlé dodání SAE J1926-1 Uhlíková ocel ORB Hydraulické armatury
Přesně navržené konektory pro vysokotlaké hydraulické systémy jsou hydraulické fitinky NJ ORB (O-Ring Boss). Tyto fitinky z uhlíkové oceli, které jsou vyrobeny v souladu s normou SAE J1926-1, zaručují bezproblémový provoz v náročných aplikacích, jako je stavebnictví, zemědělství a průmyslová zařízení. Díky četným konfiguracím (přímé, úhlové, T-kusy atd.) a známým číslům dílů (např. 6400, 6408-HHP, 6815) jsou v Severní Americe oblíbené díky své spolehlivosti při vysokém tlaku.
Popis
1. Materiál a životnost
Vyrobeno z uhlíkové oceli 45# (1045) pro vynikající pevnost a odolnost proti korozi, kompatibilní s hydraulickými kapalinami, oleji a dalšími průmyslovými médii.
2. Technologie těsnění
Je vybaven O-kroužkem (nirtilovým O-kroužkem nebo vitonovým kroužkem dle výběru) usazeným v drážce samčího šroubení, který je během montáže stlačen, aby se vytvořilo 100% těsné těsnění. Může pracovat při tlaku 3,000 6,000–6408 XNUMX PSI (vyšším u variant HHP, jako je XNUMX-HHP).
3. Shoda s normou SAE J1926-1
Splňuje přísné průmyslové normy pro rozměrovou přesnost, jmenovitý tlak a materiálové specifikace.
4. Běžné konfigurace a velikosti
Zahrnuje rovné (6400), úhlové 45° (6805) a T-kusy (6420) s velikostmi závitů od 1/8" do 2" UNF, které splňují rozmanité požadavky na hydraulické potrubí.
5. Povrchová úprava
Pozinkované nebo zinkové poniklované nebo poniklované pro zvýšení odolnosti proti korozi.
6403-NWO
6403
6405
6408
6815Proč si vybrat naše ORB armatury?
Přísné testování kvality: Každá armatura prochází tlakovými a materiálovými kontrolami.
Možnosti HHP: Vysokotlaké varianty (např. 6408-HHP) pro extrémní podmínky.
Rychlé dodání: NJ má dostatečné zásoby všech armatur ORB, takže pro nás je v pořádku dodat hromadné objednávky do 7–15 pracovních dnů našim severoamerickým zákazníkům.
Technická data

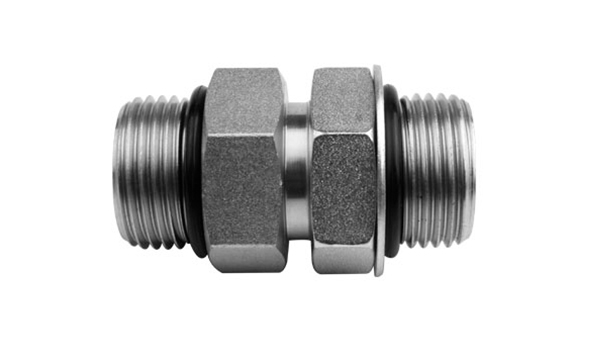

Nastavitelný přímý adaptér UNO samec x UNO samec
| Vlákno A | Vlákno B | Část č. | L | E | F | H1 | ||
| Pomlčka | OSN | Pomlčka | OSN | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -9 | 9 / 16-18 | 6403-NWO-06-06 | 40 | 10 | 10 | 17.46 |
| -12 | 3 / 4-16 | -12 | 3 / 4-16 | 6403-NWO-08-08 | 45 | 11 | 11 | 22.23 |
| -14 | 7 / 8-14 | -14 | 7 / 8-14 | 6403-NWO-10-10 | 52 | 13 | 13 | 25.4 |
Detaily
Klíčové výhody
✔ Konstrukce s nulovým únikem: Stlačení O-kroužku zajišťuje dlouhodobou těsnost.
✔ Tolerance vysokého tlaku: Vhodné pro vysoce výkonné hydraulické systémy (např. štípačky dřeva, bagry).
✔ Zaměnitelnost: Kompatibilní s jinými fitinky SAE J1926-1 ORB.
✔ Široká dostupnost: Oblíbená čísla dílů (např. 6405, 6810) snižují
prostoje.
Poznámky k použití
⚠ Instalace: Utáhněte šroubení na utahovací moment specifikovaný dle SAE, abyste zabránili poškození O-kroužku.
⚠ Údržba: Pravidelně kontrolujte O-kroužky; vyměňte je, pokud jsou opotřebované/prasklé.
⚠ Kompatibilita s kapalinami: Ověřte kompatibilitu s těsněními pro nestandardní kapaliny.
⚠ Zabraňte nadměrnému utahování: Může dojít k deformaci závitů nebo rozdrcení O-kroužku.
editaci videa
Tvarovací díly O-Ring Boss se používají v různých průmyslových odvětvích, včetně hydraulických čerpadel, válců a ventilů, mobilních zařízení (traktory, nakladače), průmyslové automatizace a hydraulických systémů.
