Hydraulické adaptéry z uhlíkové oceli s měřicími hroty dle normy SAE – kompatibilní s vysokým tlakem
Naše hydraulické adaptéry z uhlíkové oceli s měřicím bodem dle normy SAE jsou přesně navržené armatury určené pro vysokotlaké hydraulické a mazací systémy. Tyto adaptéry, které splňují normy SAE J514, J1926 a další průmyslové normy, zajišťují bezpečné a těsné spojení pro tlakové zkoušky, diagnostiku a údržbu. Jsou vyrobeny z odolné uhlíkové oceli, odolávají extrémním tlakům (až několik tisíc PSI) a zároveň nabízejí bezproblémovou kompatibilitu s komponenty splňujícími normy SAE. Závity zahrnují JIC a ORFS.
Popis
6564
FS6564Proč si vybrat naše adaptéry pro měřicí body SAE?
Spolehlivost: Důkladně testováno, aby splňovalo normy SAE a průmyslové výkonnostní standardy.
Shoda s globálními normami: Zajišťuje bezproblémovou integraci se stávajícími hydraulickými systémy.
Zvýšená bezpečnost: Robustní konstrukce minimalizuje riziko selhání pod vysokým tlakem.
Široké využití v průmyslu: Důvěra výrobců originálních zařízení (OEM), údržbářských týmů a techniků fluidních systémů.
Technické specifikace
Materiál: Uhlíková ocel (volitelně nerezová ocel na vyžádání)
Normy: SAE J514, SAE J1926
Typy závitů: Přímý závit (JIC, ORFS), k dispozici jsou i varianty s kuželovým závitem
Jmenovitý tlak: Až 5,000 XNUMX PSI (v závislosti na konfiguraci)
Teplotní rozsah: -20 °F až +250 °F (-29 °C až +121 °C)
Povrchová úprava: Pozinkovaný nebo černý oxid pro odolnost proti korozi
Proč investovat do čističky vzduchu?
Pro odvětví vyžadující přesnost, odolnost a shodu s předpisy poskytují naše adaptéry z měřicích bodů z uhlíkové oceli dle normy SAE bezkonkurenční výkon. Ať už se jedná o diagnostiku, údržbu nebo modernizaci systému, tyto armatury poskytují spolehlivé a standardizované řešení pro vysokotlaké kapalinové systémy.
Prohlédněte si náš katalog a získejte řešení pro hydraulické testovací body splňující normy SAE!
Technická data
* Neobsahuje konektor testovacího portu. K dispozici samostatně.

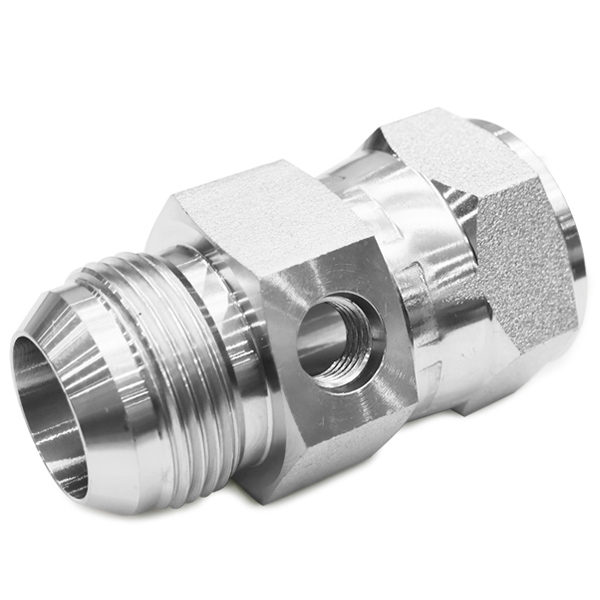

JIC M JIC F - 7/16" UNO KŘÍŽOVÝ PORT (obrázek 6564)
| Závit A / B | Vlákno C | Část č. | E | F | N | H1 | H | ||
| Pomlčka | JIC | Pomlčka | OSN | mm | mm | mm | mm | mm | |
| -07 | 7 / 16-20 | -07 | 7 / 16-20 | A9JO-0707 | 23 | 23 | 9 | 27 | 14.3 |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9JO-0907 | 23 | 24 | 10 | 27 | 17.5 |
| -12 | 3 / 4-16 | -07 | 7 / 16-20 | A9JO-1207 | 26 | 26 | 11 | 27 | 22.2 |
| -14 | 7 / 8-14 | -07 | 7 / 16-20 | A9JO-1407 | 28 | 28 | 13 | 27 | 25.4 |
| -17 | 1.1 / 16-12 | -07 | 7 / 16-20 | A9JO-1707 | 31 | 30 | 15 | 32 | 32 |
| -21 | 1.5 / 16-12 | -07 | 7 / 16-20 | A9JO-2107 | 32 | 33 | 16 | 38 | 38 |
| -26 | 1.5 / 8-12 | -07 | 7 / 16-20 | A9JO-2607 | 33 | 35 | 17 | 46 | 50 |
* Neobsahuje konektor testovacího portu. K dispozici samostatně.

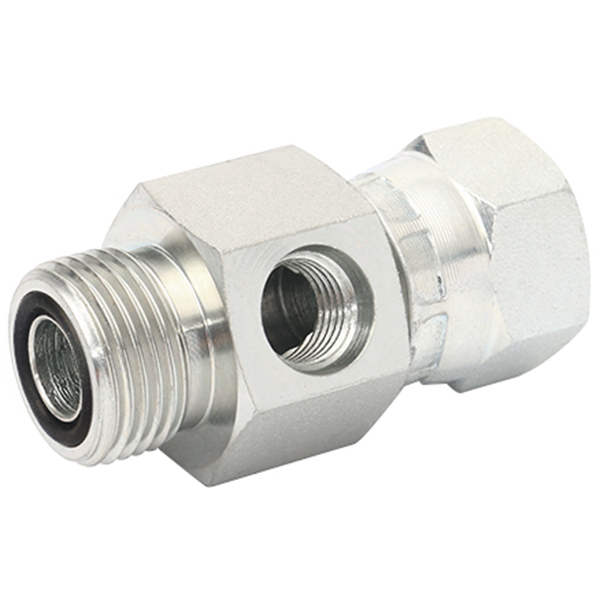

ORFS MX ORFS F - 7/16" UNO KŘÍŽOVÝ PORT (obrázek 6574/FS6564)
| Závit A / B | Vlákno C | Část č. | E | F | N | H1 | H | ||
| Pomlčka | JIC | Pomlčka | OSN | mm | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9FO-0907 | 19 | 25 | 8 | 27 | 17.5 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | A9FO-1107 | 20 | 27 | 10 | 27 | 20.6 |
| -13 | 13 / 16-16 | -07 | 7 / 16-20 | A9FO-1307 | 22 | 30 | 11 | 27 | 23.8 |
| -16 | 1-14 | -07 | 7 / 16-20 | A9FO-1607 | 24 | 33 | 14 | 27 | 28.6 |
| -19 | 1.3 / 16-12 | -07 | 7 / 16-20 | A9FO-1907 | 26 | 37 | 15 | 32 | 34.9 |
| -23 | 1.7 / 16-12 | -07 | 7 / 16-20 | A9FO-2307 | 27 | 39 | 16 | 38 | 41.3 |
editaci videa
Tyto adaptéry pro měřicí body SAE jsou nezbytné pro odvětví vyžadující spolehlivé monitorování tlaku a údržbu kapalinových systémů:
1. Hydraulické systémy – Používají se ve stavebních strojích, zemědělských zařízeních a průmyslové hydraulice pro tlakové zkoušky.
2. Mazací systémy – Usnadňují kontroly tlaku oleje a odběr vzorků v motorech, převodovkách a těžkých strojích.
3. Fluidní systémy – Umožňují rychlou diagnostiku pneumatických a hydraulických obvodů.
4. Mobilní zařízení – Ideální pro nákladní automobily, jeřáby a důlní vozidla, kde je odolnost vůči vysokému tlaku zásadní.
5. Výroba a údržba – Slouží jako standardizované přístupové body pro měřidla, senzory a testovací nástroje.
